聲表面波標簽的識別原理

（1）聲表面波器件聲表面波（Surface Acoustic Wave，SAW）器件以壓電效應和與表面彈性相關的低速傳播的聲波為依據。SAW器件的體積小、重量輕、工作頻率高、相對帶寬較寬，并且可以采用與集成電路工藝相同的平面加工工藝，制造簡單，重獲得性和設計靈活性高。

聲表面波器件具有廣泛的應用，如通信設備中的濾波器。在RFID應用中，聲表面波應答器的工作頻率目前主要為2.45GHz。

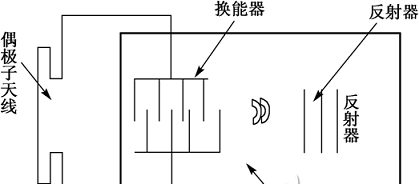

聲表面波應答器的基本結構

（2）聲表面波RFID的原理SAW標簽由叉指換能器和若干反射器組成，換能器的兩條總線與電子標簽的天線相連接。閱讀器的天線周期地發送高頻詢問脈沖，在電子標簽天線的接收范圍內，被接收到的高頻脈沖通過叉指換能器轉變成聲表面波，并在晶體表面?zhèn)鞑?。反射器組成對入射表面波部分反射，并返回到叉指換能器，叉指換能器又將反射脈沖串轉變成高頻電脈沖串。由于聲表面波的傳播速率低，有效的反射脈沖串在經過及微妙的延遲時間后才回到閱讀器。

聲表面波的傳播

（3）聲表面波RFID系統的關鍵技術標簽編碼容量與作用距離應答器和讀寫器的配合應用小型低成本且適合待識別物品的電子標簽天線封裝由于標簽附著的物品和使用環境千差萬別，所以其封裝結構各有特色，它們都必須達到以下幾個要求。

保證壓電芯片在工作壽命期間能耐受外部環境應力及其變化，不造成性能惡化。

至少不能影響或極少影響標簽天線的高頻電磁波接收效果。

固定于待識別物的方法簡單、附著牢靠，不明顯損傷該物品。

外型美觀，對于待識別物和諧，并滿足安全和保護環境等要求。

（4）聲表面波RFID的優點由于SAW器件本身工作在射頻波段，無源且抗電磁干擾能力強，所以SAW技術實現的電子標簽具有一定的獨特優勢，是對集成電路（IC）技術的補充。

聲表面波RFID的主要特點有：

讀取范圍大且可靠，可達數米；可使用在金屬和液體產品上；標簽芯片與天線的匹配簡單，制作工藝成本低；不僅能識別靜止的物體，而且能識別速度達300km/h的高速運動物體。

可在高溫差（-100℃～300℃）、強電磁干擾等惡劣環境下使用。
